기어박스, 3D스캔 후 역설계 그리고 3D제품설계

알테크 2023. 9. 19. 20:36

부품 기어박스 3D스캔 후 역설계 진행 그리고 간단한 치수검사(3D컬러편차) 사례
작업시기: 2015년

3D스캔/역설계/3D제품설계 작업 시간: 7일(완료)
사용 3D스캐너: Rexcan4
작업내용,
- 제조 시 발생한 치수 오차, 조립 상태, 파팅과 구배 보정
- 메시데이터와 면의 간극 ±0.3mm 이내
- 2D, 3D 설계 데이터 확보 및 재생산 목적

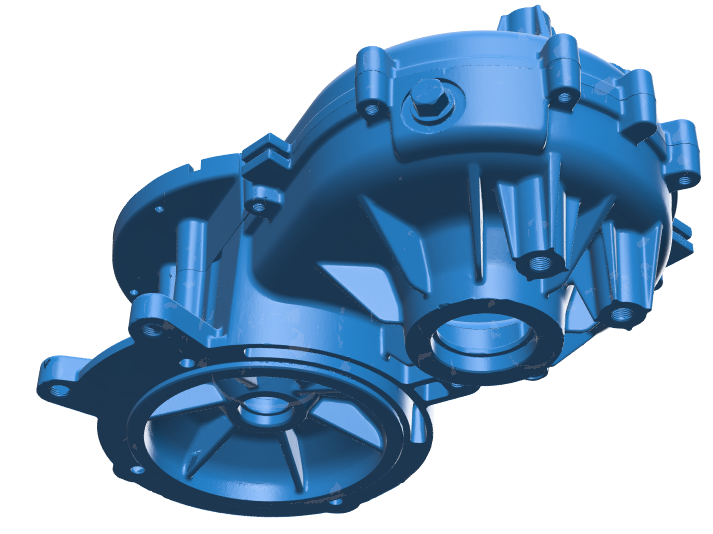

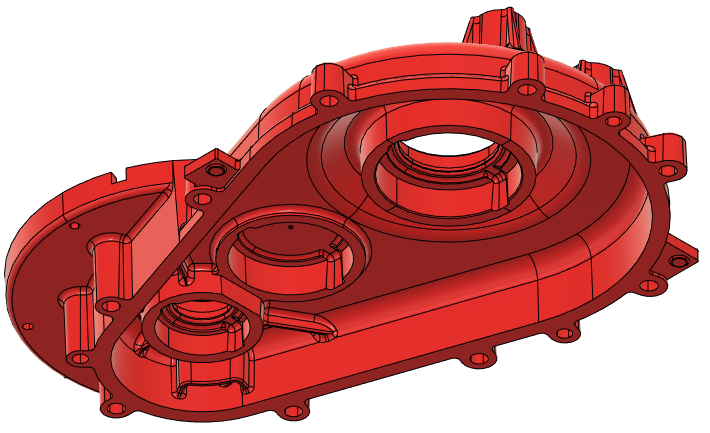

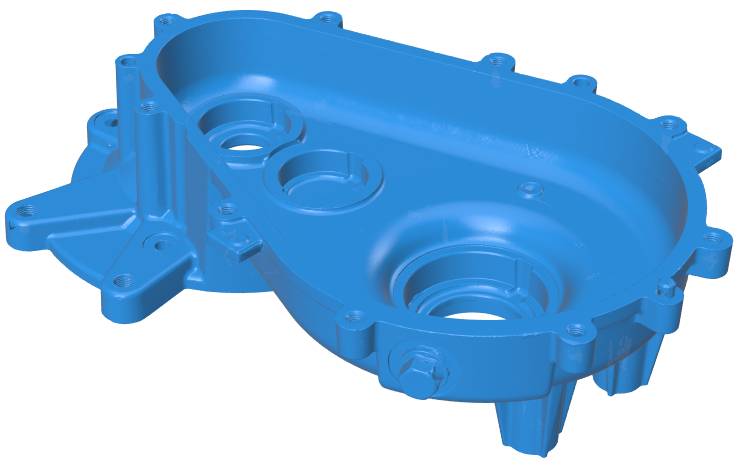

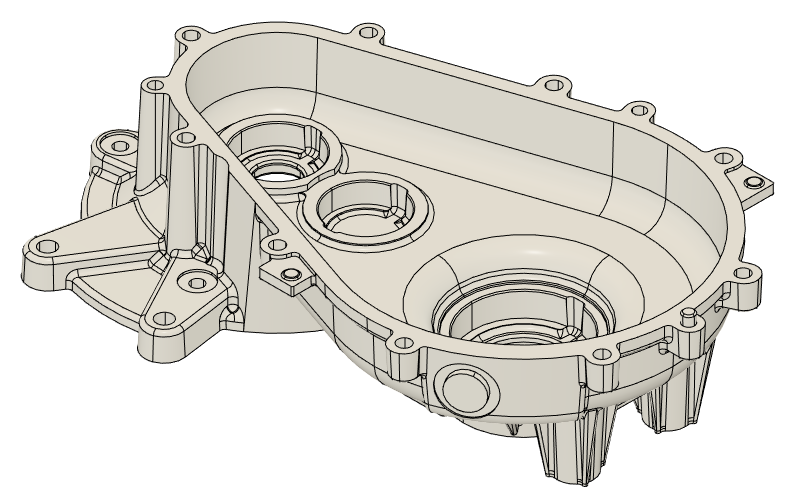

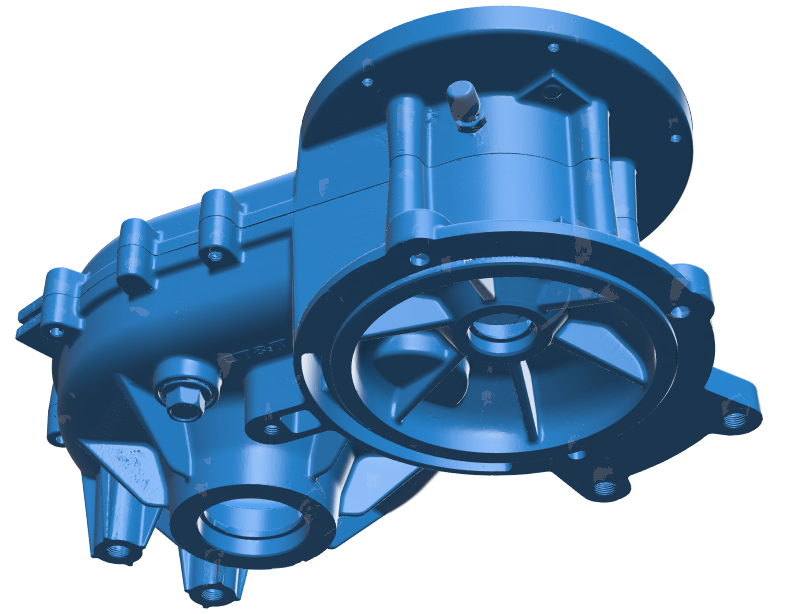

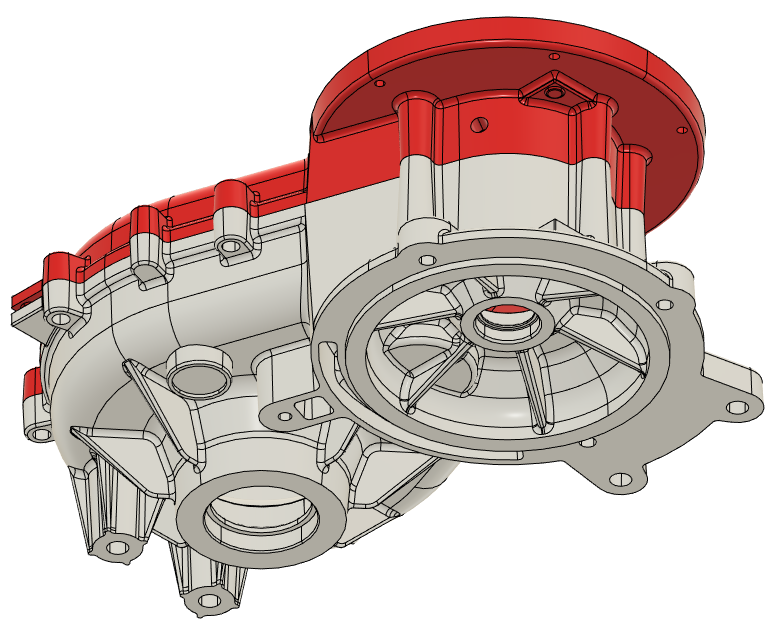

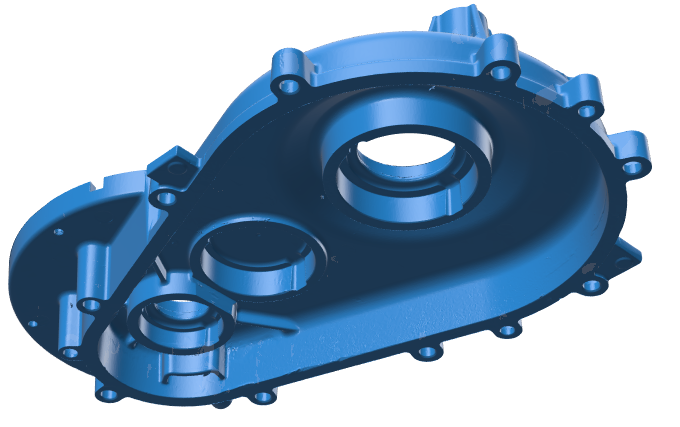

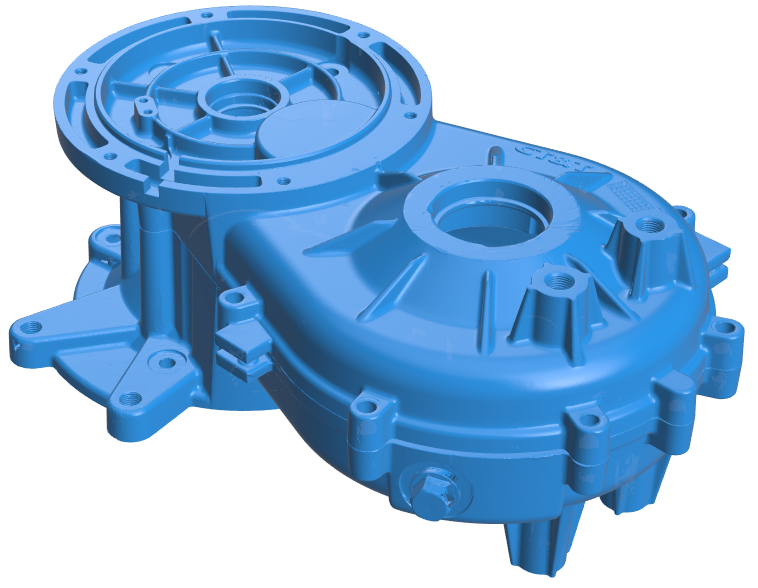

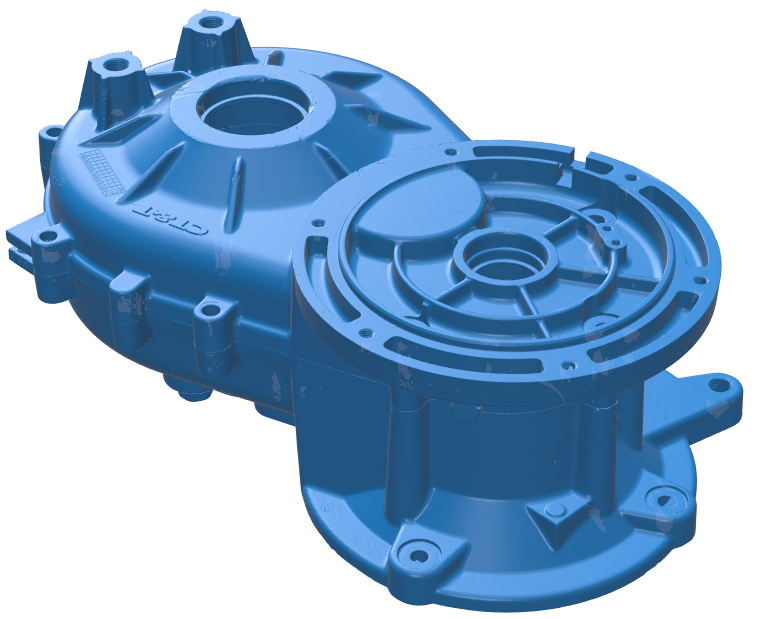

3D스캔 한 메시 데이터	역설계, 완료 데이터

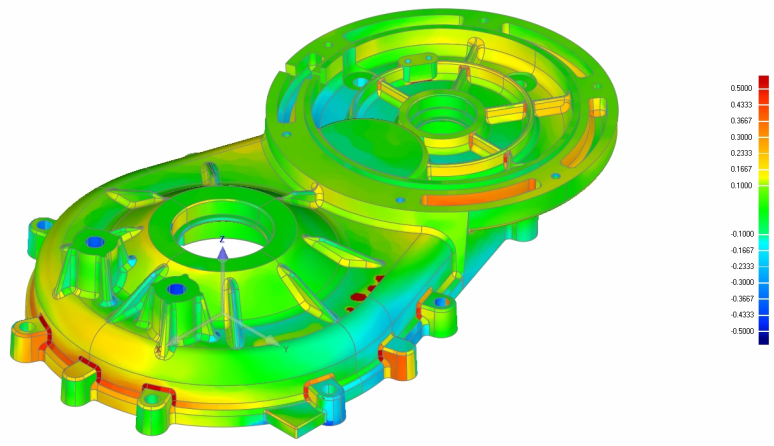

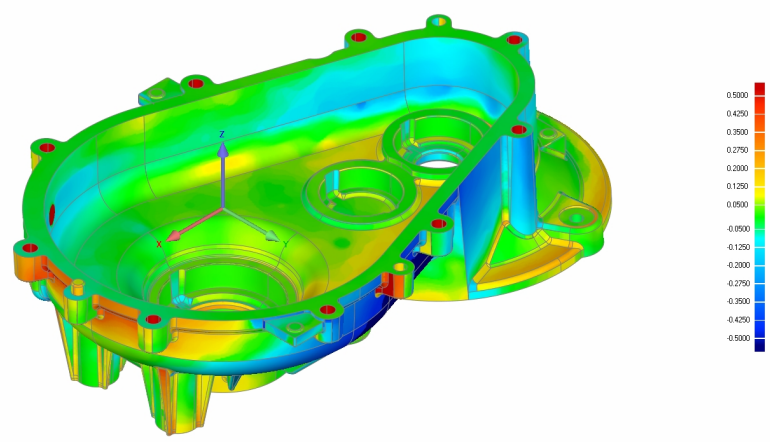

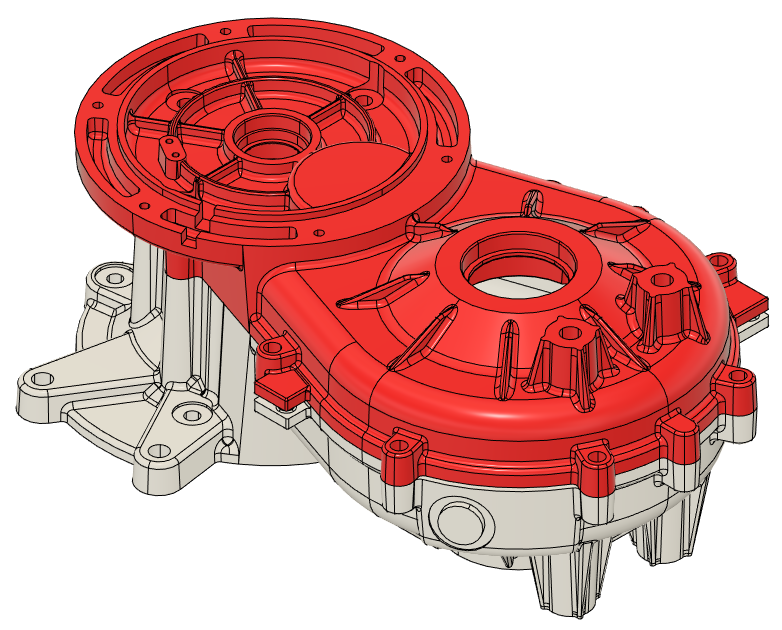

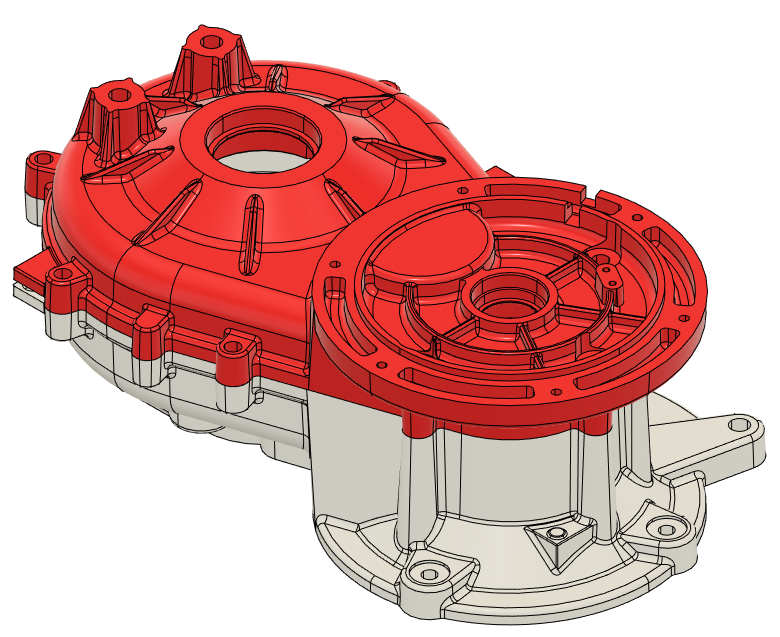

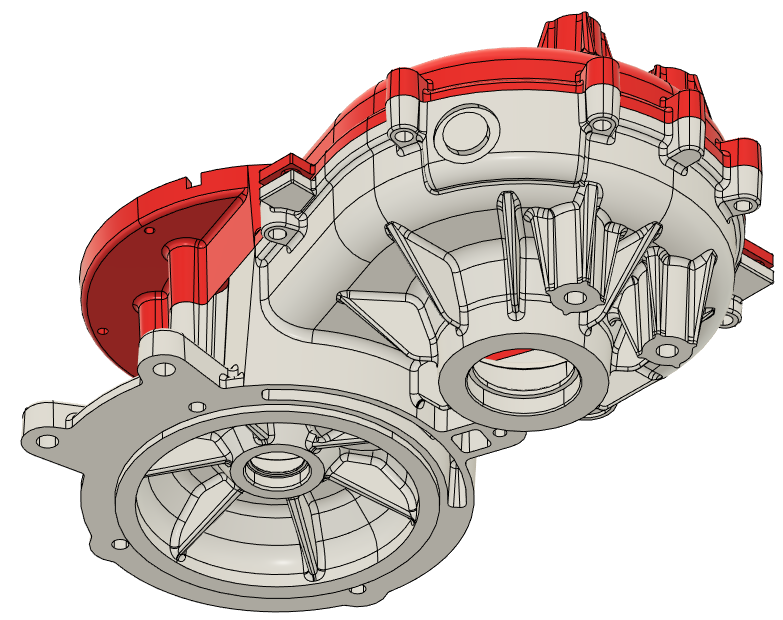

3D스캔 데이터와 역설계 데이터 치수검사, 3D컬러편차 비교한 내용
