기어박스, 3D스캔 후 역설계 그리고 3D제품설계

부품 기어박스 3D스캔 후 역설계 진행 그리고 간단한 치수검사(3D컬러편차) 사례
작업시기: 2015년

• 3D스캔/역설계/3D제품설계 작업 시간: 7일(완료)
• 사용 3D스캐너: Rexcan4
• 작업내용,
  • 제조 시 발생한 치수 오차, 조립 상태, 파팅과 구배 보정
  • 메시데이터와 면의 간극 ±0.3mm 이내
  • 2D, 3D 설계 데이터 확보 및 재생산 목적

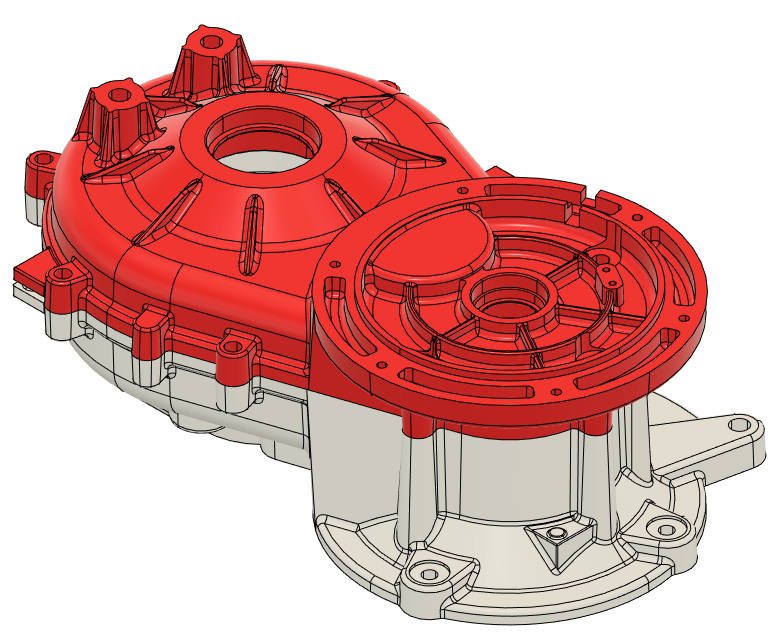

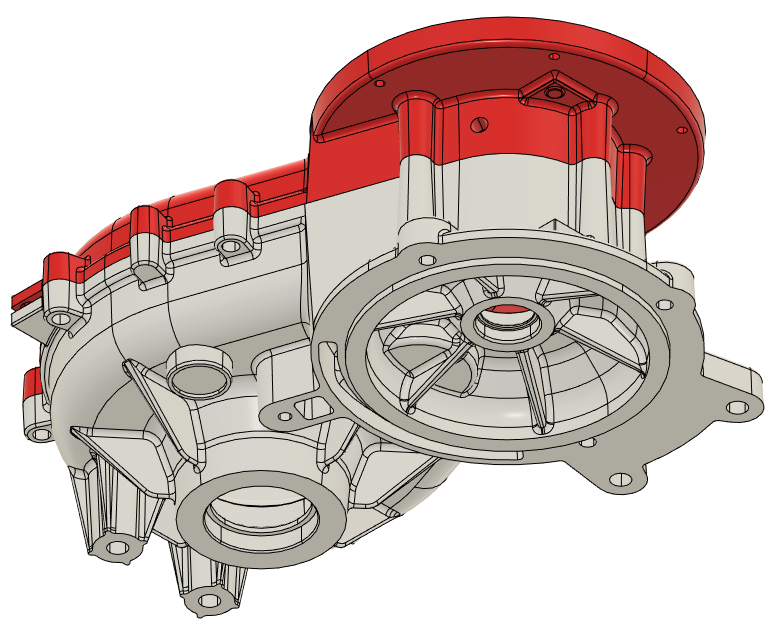

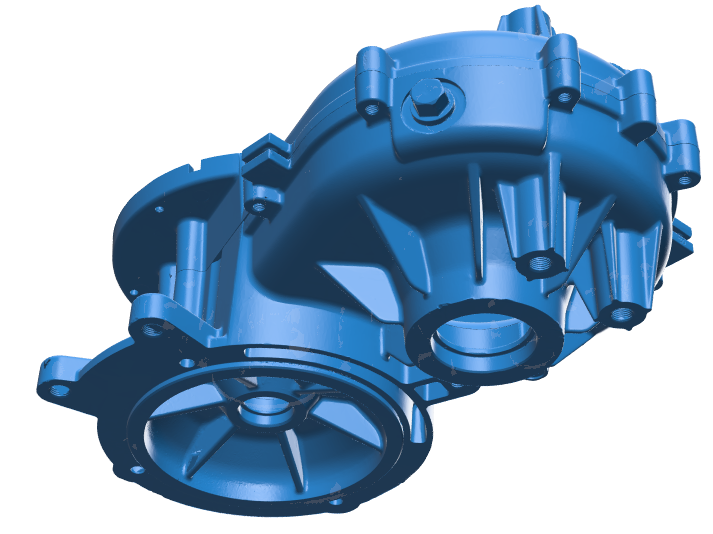

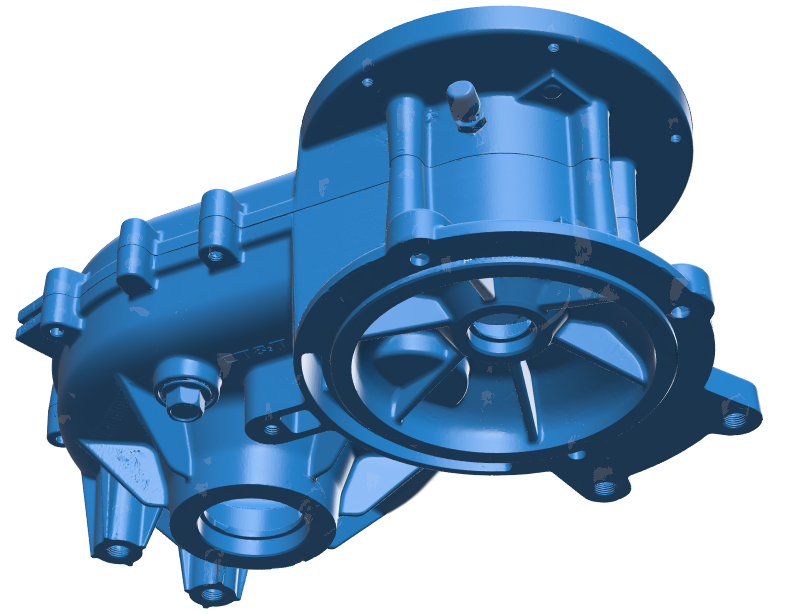

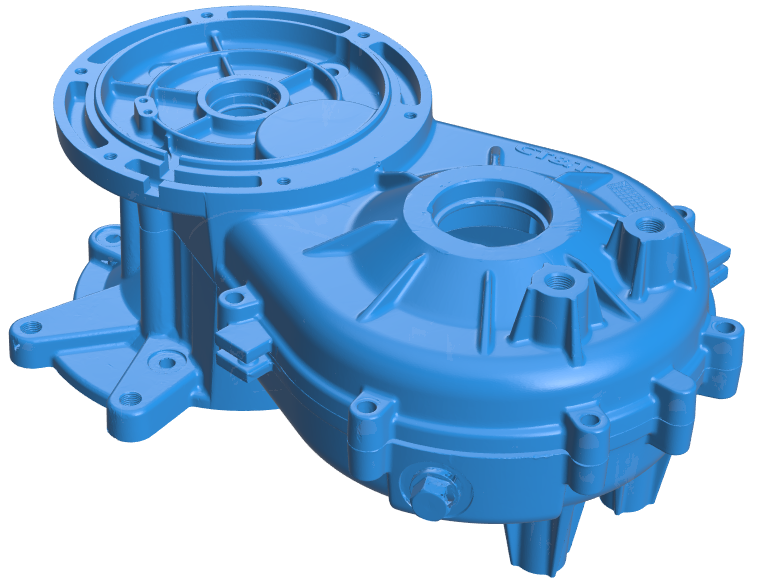

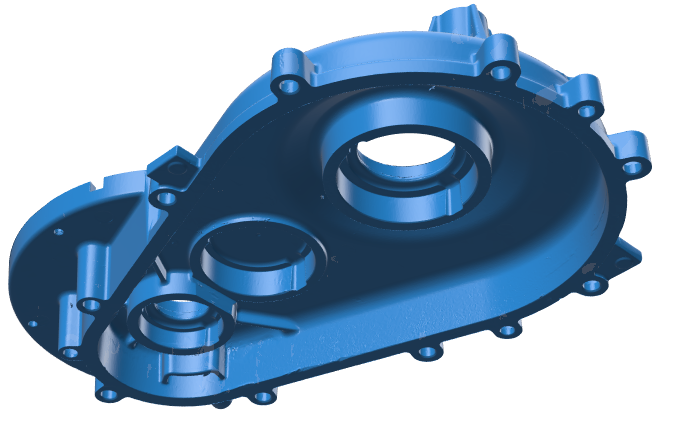

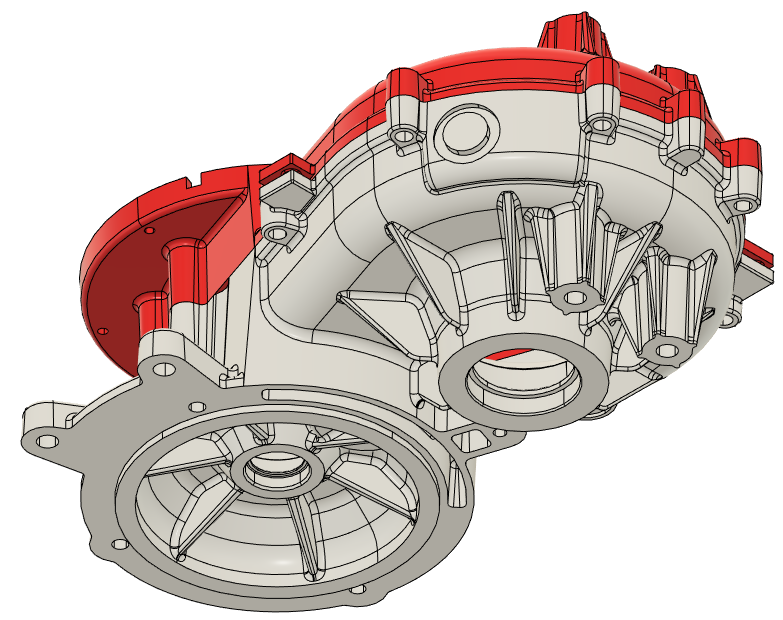

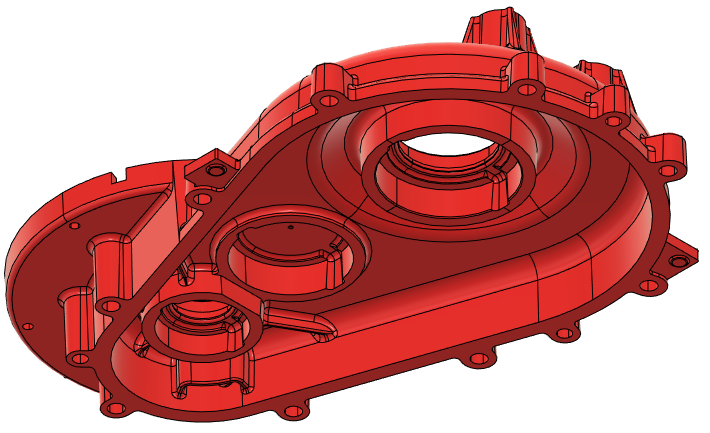

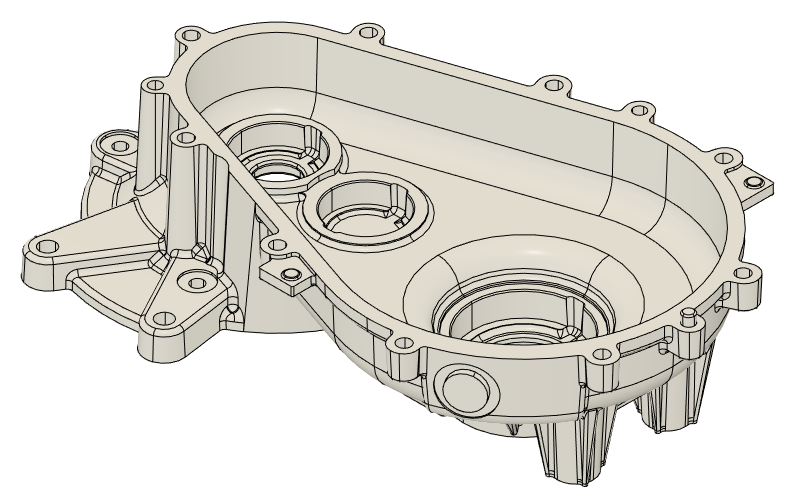

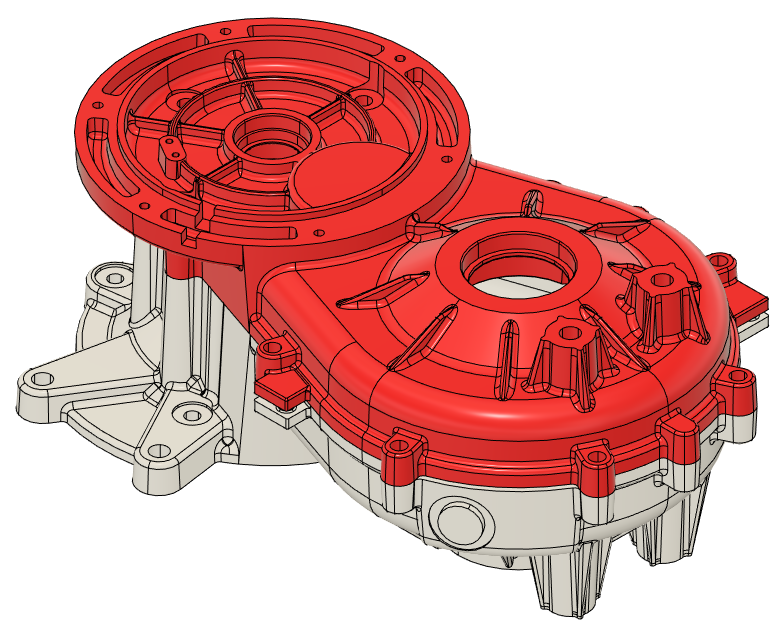

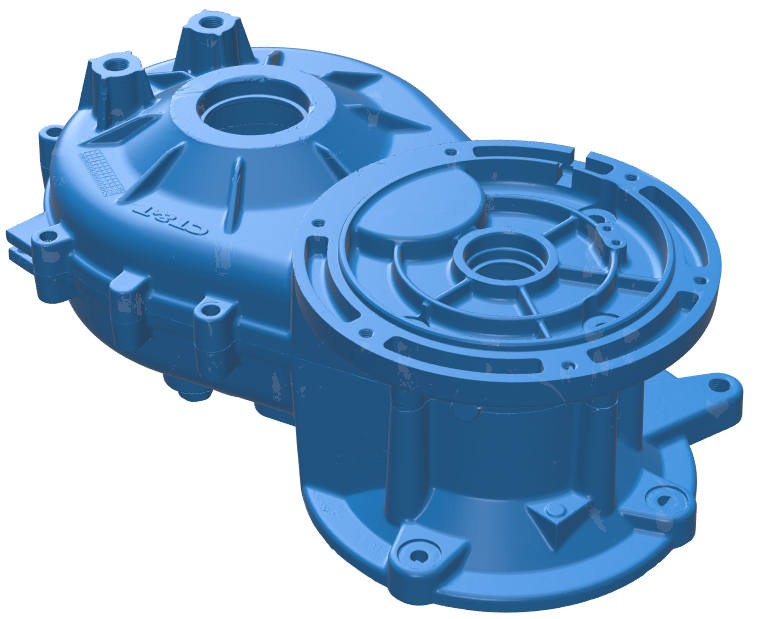

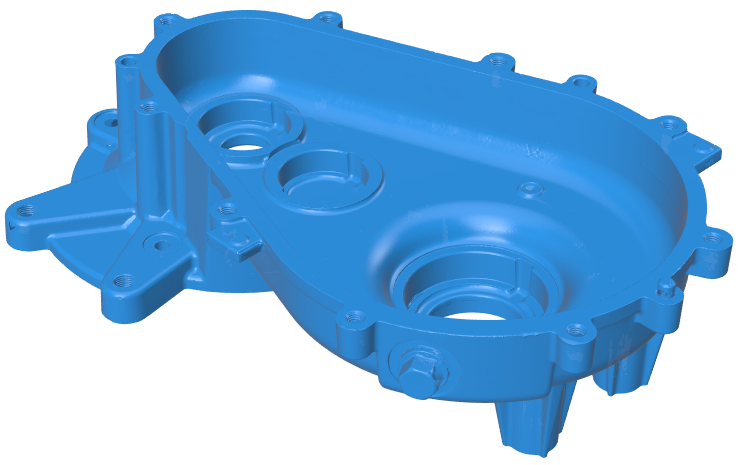

3D스캔 한 메시 데이터	역설계, 완료 데이터

0123456789

슬라이드쇼=3D스캔 한 메시 데이터, 역설계 완료 데이터

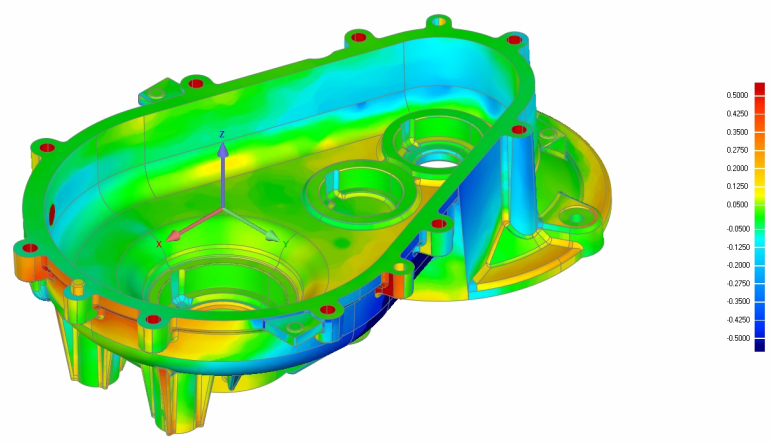

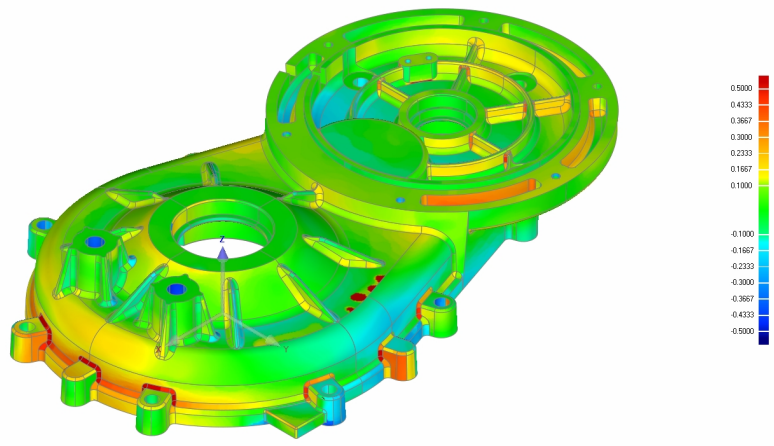

3D스캔 데이터와 역설계 데이터 치수검사, 3D컬러편차 비교한 내용



# 작업 완료된 역설계 데이터 3D뷰어#
