자동차 루프 역설계 3D제품모델링 및 설계

역설계 Reverse Engineering 逆設計



자동차 루프 3D스캔, 역설계, CAS(Class A Surface Modelling), 3D제품모델링 및 설계.

• 3D설계 프로그램: 퓨전360(Fusion360)

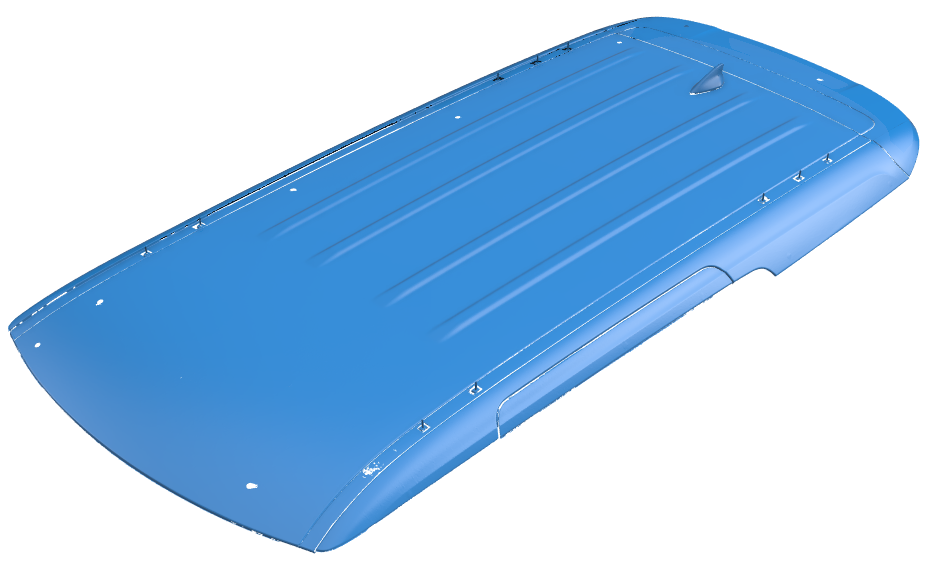

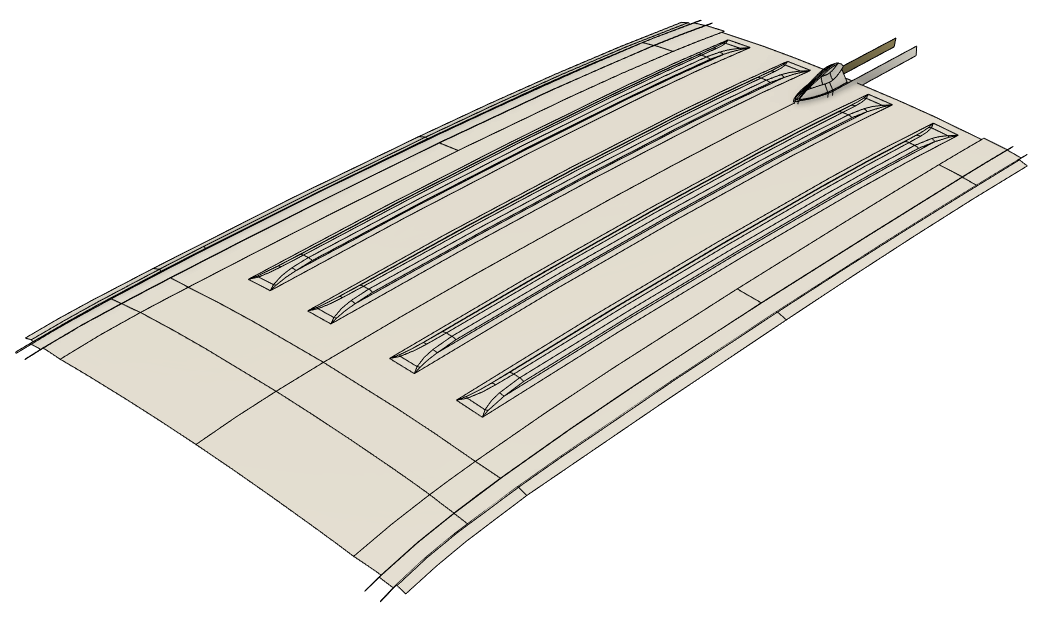

3D스캔 데이터	역설계(CAS, 기본 베이스 면)

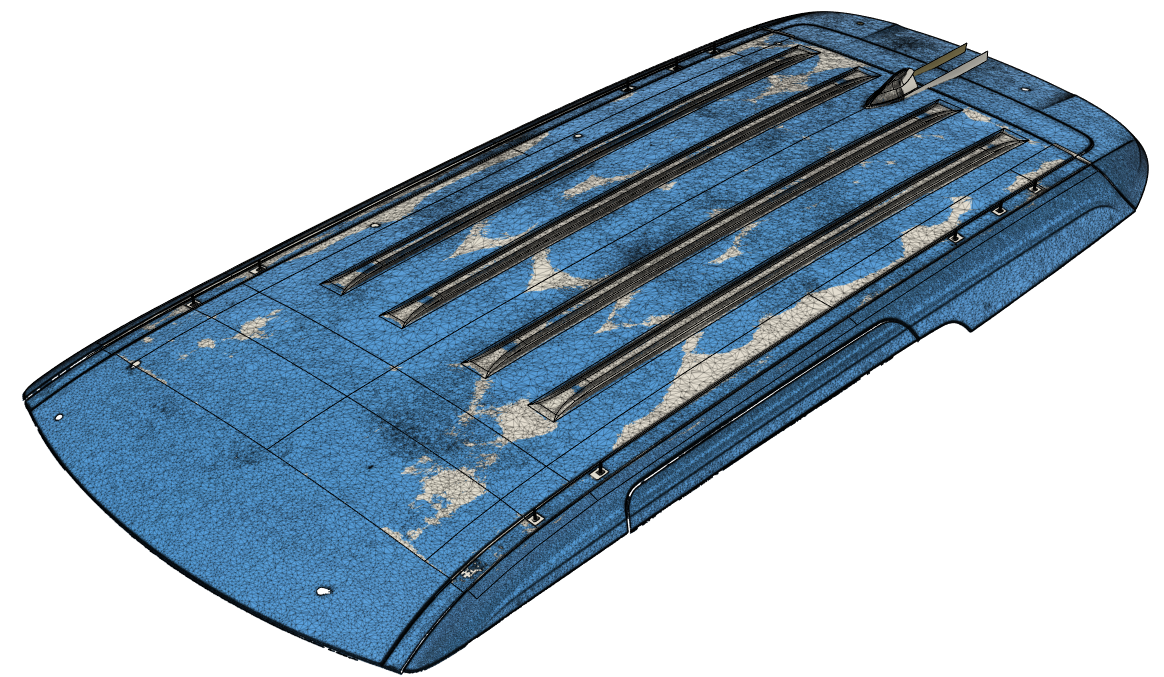

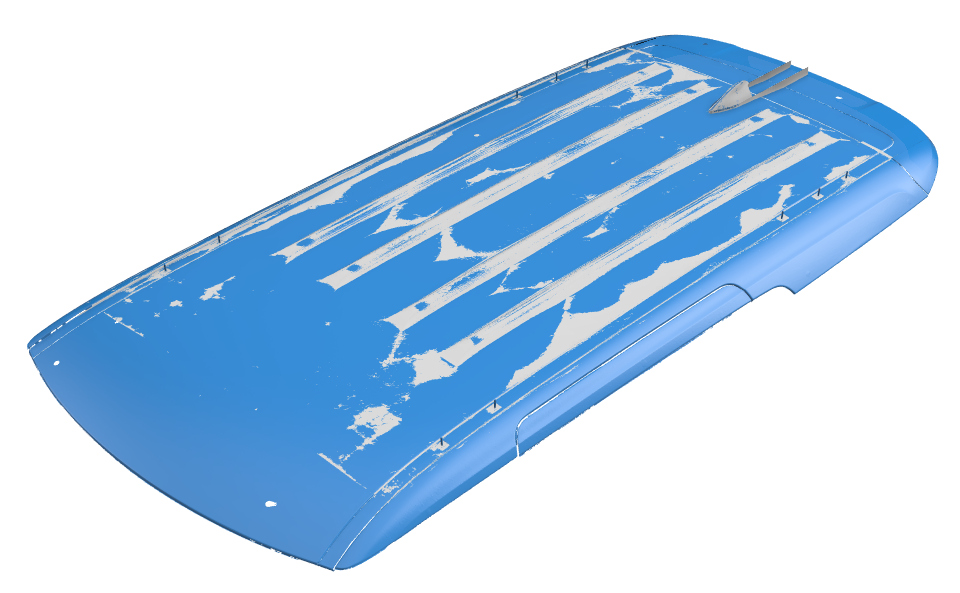

3D스캔 데이터와 역설계(CAS) 겹친 상태	3D스캔 데이터와 역설계(CAS) 겹친 상태



역설계를 거쳐 원제품 디자인, 설계 수정 및 보완 후 2차 생산하려는 내용이였이고 현재 진행 중단된 상태이다.



위 이미지는 3D스캔(stl) 한 메쉬 데이터를 역설계 및 CAS(Class A Surface Modelling) 작업이고 아래 3D뷰어는 3D제품모델링 및 설계 내용이니 참고 바란다.



플라스틱 사출성형이 목표라 그에 맞게 끔 파팅과 구배를 주어 3D제품모델링을 진행한 상태이다. 제품이 크다 보니 금형설계 시 문제되는 구간은 금형설계자 의해 수정 및 보완이 진행 되었다. 사용 3D설계프로그램은 퓨전360(Fusion360)이다. 3D스캔 한 메쉬 데이터의 용량이 커 퓨전360에서 해결하기에 문제가 있어 3D스캔 전용 프로그램을 사용해 메쉬 데이터 편집을 했다. 메쉬 데이터 편집 기능 중 용량을 줄일 수 있는 것이 있어 메쉬 데이터 용량을 줄이고 형상을 최대한 유지해 사용했다. 퓨전360에서 진행 완료된 최종 결과물의 데이터는 stp파일로 내보내어 전달할 예정이였다.



전체적인 작업 진행 내용은 위 이미지와 아래 3D뷰어를 참고해,

1. 자동차 루프 3D스캔
2. 역설계, CAS
3. 디자인, 설계



아래 3D뷰어는 Chrome(크롬)에서 보는 것을 추천드립니다.(스마트폰에서 확인 가능, 앱 설치 필요없음)

데이터 용량이 커 로딩이 길 수 있습니다.
